Полуавтоматический инструмент для закрытия фальца
предназначен для соединения кровельных панелей на крыше в двойной стоячий фальц. Панели должны быть предварительно изготовлены на кровельном станке и уложены на крышу.
В комплект полуавтоматической фальцезакаточной машинки входят 2 роликовые закаточные машинки для поочередного закрытия первого и второго фальца кровельных панелей. Кровельщик тянущим движением перемещает фальцезакаточную машинку по фальцу для обеспечения его герметичного закрытия.
Инструмент незаменим при работе с кровельными панелями более 10 метров, облегчает работу кровельщиков и увеличивает более чем в 3 раза производительность по сравнению с ручным кровельным инструментом.
Особенности полуавтоматического фальцезакаточного инструмента:
- более высокая производительность по сравнению с ручным инструментом;
- постоянно высокое качество получаемого шва;
- возможность настройки инструмента для работы с металлом разной толщины;
- не повреждает полимерное покрытие металла;
- максимальный эффект при использовании на скатах большой длины.
Технические характеристики полуавтоматического фальцезакаточного инструмента: | |
---|---|
Масса комплекта, кг | 5 |
Cкорость закатки, м/мин | до 10 |
Высота фальца, мм | 25 |
Толщина металла, мм: | |
оцинкованная сталь, 400 Н/мм2 | 0,6 |
медь | 0,7 |
алюминий | 0,7 |
нержавеющая сталь, 470 Н/мм2 | 0,5 |
Цена, руб* | 19 000 |
*Стоимость и наличие оборудования уточняйте у наших сотрудников по телефону ( 812 ) 448-61-91 |
Применение полуавтоматического фальцезакаточного инструмента:

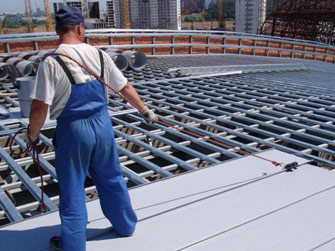

закрытие фальца машинкой №1 (первый проход) | окончательное закрытие фальцевого шва машинкой №2 (второй проход) |
Назначение полуавтоматического фальцезакаточного инструмента
Комплект полуавтоматического фальцезакаточного инструмента предназначен для соединения металлических кровельных панелей двойным стоячим фальцем.
Внешний вид и технические характеристики

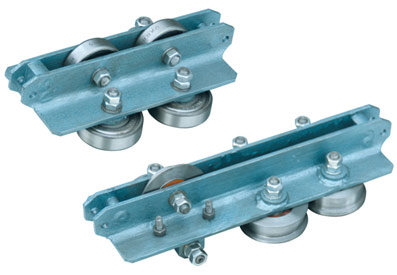

Внешний вид полуавтоматического фальцезакаточного ручного инструмента представлен на рисунках:
Инструмент №1 для закрытия Г-фальца |
Инструмент №2 для закрытия двойного фальца |
Подготовка к работе
Комплект полуавтоматического фальцезакаточного инструмента готов к работе. Перед началом работы необходимо убедиться в комплектности, отсутствии внешних дефектов, ознакомиться с настоящим руководством. Также каждый раз перед использованием необходимо убедиться, что все ролики свободно вращаются, проверить затяжку имеющихся резьбовых соединений.
Работа с инструментом
Закрытие фальца производится в два этапа – поочерёдно инструментом №1 и инструментом №2.
Для закрытия Г-фальца (первого загиба) с помощью инструмента №1 необходимо предварительно с помощью ручного фальцезакаточного инструмента (кровельные рамки) или кровельных клещей подогнуть начало шва, как показано на рисунке, на длине 1-3 см.
Затем поместить инструмент №1 на начало шва, вручную «завести» на шов, затем плавно тянуть. При прохождении инструмента по шву будет происходить закрытие Г-фальца.

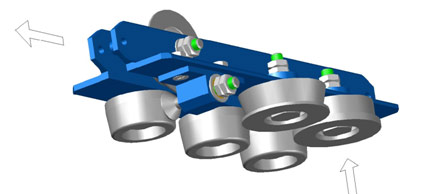

направление движения инструмента № 1 |

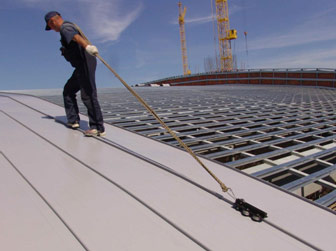

протяжка инструмента № 1 по кровельному шву |
Для окончательного закрытия фальца поместить инструмент № 2 на шов с уже закрытым Г-фальцем, завести инструмент на фальц вручную, затем плавно тянуть, прилагая усилие. При необходимости отрегулировать степень зажатия фальца (см. следующий пункт руководства). При прохождении кляммеров необходимо прилагать дополнительное усилие. |

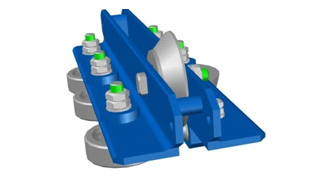

направление движения инструмента № 2 |
Электрическая фальцезакаточная машинка ФЗМ
Электрическая фальцезакаточная машинка ФЗМ предназначается для закрытия двойного стоячего фальца на кровельных картинах и оптимальна для использовании на скатах большой длины.
Машина ФЗМ имеет оригинальную конструкцию профилирующих и протягивающих роликов. Закрытие фальца с помощью электрической машинки ФЗМ происходит в один проход - машинка приводится в движение с помощью мотор-редуктора.
Преимущества электрической фальцезакаточной машины ФЗМ:
- высокое качество шва
- возможность настройки инструмента на работу с металлом разной толщины
- качественный обжим шва в местах установки кляммеров
- позволяет выполнять быструю установку на фальц путем вращения рукоятки – при помощи двух винтовых пар происходит перемещение подвижной каретки с профилирующими роликами
- не повреждает полимерное покрытие металла и позволяет производить работы с влажным и масляным металлом
Технические характеристки:
Наименование параметров |
Модель ФЗМ |
Производительность |
до 15 м/мин |
Толщина металла |
0,4-0,6 мм |
Высота фальца |
25 мм |
Напряжение питания |
380 В |
Потребляемая мощность |
0,18 кВт |
Размеры, Д/Ш/В |
350/210/280 мм |
Вес фальцезакаточной машины |
28 кг |
Стоимость |
100 000 рублей |
Кровельные рамки для закрытия фальца
Для закрытия фальца на кровельных картинах на участках со сложной конфигурацией кровли используются ручные кровельные рамки - это ручной специальный инструмент для закрытия фальца на предварительно прокатанных кровельных картинах.
Для формирования фальца используют комплект из двух рамок:
- кровельная рамка № 1 для первого прохода
- кровельная рамка № 2 для окончательного формирования двойного стоячего фальца, либо используют одну рамку № 2, которая выполняет два прохода - обжатие и закрытие
Кровельные рамки для закрытия двойного стоячего фальца |
