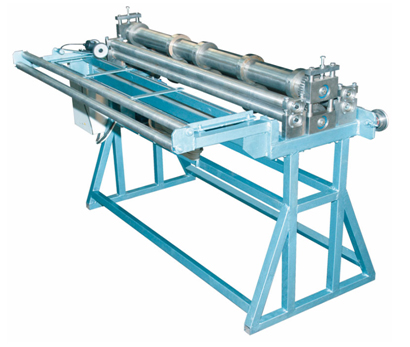

Электромеханическая линия продольно поперечной резки металла СППР-А 1250/1,5
Линия продольно поперечной резки металла СППР-А1250/1,5 для продольно-поперечного раскроя рулонного и листового металла на полосы. Линия продольно-поперечной резки металла включает в себя:
- правильные валки
- модуль продольной резки
- дисковый нож поперечной резки
Станок продольно поперечной резки металла СППР-А1250/1,5 оснащён системой автоматического управления резанием. Задание программы длины и количества резов производится с пульта управления. Нож поперечной резки приводится в действие электромотором. Валы с установленными дисковыми ножами продольной резки приводятся в действие электродвигателем посредством цепной передачи.
Преимущества линии продольной резки металла СППР-А 1250/1,5:
- высокое качество реза благодаря валам увеличенного диаметра (90 мм);
- соосность валов для обеспечения высокой точности реза обеспечивается их посадкой в едином корпусе;
- быстрая регулировка межцентрового расстояния ножей в зависимости от толщины металла;
- быстрая и простая перенастройка ножей на нужный размер;
- закаленные дисковые ножи с двусторонней заточкой, выполненные из спецстали, обеспечивают длительный ресурс;
- высокая скорость реза;
- регулируемые по ширине направляющие;
- возможность установки до 15-ти пар дисковых ножей.
Технические характеристики линии резки металла СППР-А 1250/1,5: |
|
---|---|
Скорость продольного реза, м/мин |
10 |
Скорость поперечного реза, резов/мин |
3 |
Длина продольного реза, мм |
не ограничена |
Толщина подольного реза, мм* |
0,4 – 1,5 |
Толщина поперечного реза, мм |
0,4 – 0,7 |
Минимальная ширина реза, мм |
70 |
Ширина входящей полосы металла, мм |
до 1250 |
Количество устанвливаемых пар ножей |
до 15 |
Потребляемая мощность, кВт |
0,55 |
Напряжение питания, В |
380 |
Размеры, ДхШхВ, мм |
1850х1000х1200 |
Масса, кг |
350 |
Стоимость, руб. |
320 000 |
* в зависимости от количества установленных пар ножей |
|
Станок оснащается счётчиком длины | Пульт управления для автоматизации работы станка | |
Правильные и протягивающие валки обеспечивают равномерную подачу материала | Нож поперечной резки оснащён электроприводом |
Комплектация линии продольно поперечной резки СППР-А 1250/1,5: |
|
---|---|
Станок СППР-А 1250/1,5 |
в комплекте |
Пять пар дисковых ножей продольной резки |
в комплекте |
Подающий стол с регулируемыми направляющиим |
в комплекте |
Система автоматизированного управления (счётчик длины, задатчик длины и количества резов, кнопки пуска и останова) |
в комплекте |
Дисковый нож поперечной резки |
в комплекте |
Комплект дисковых ножей (2 шт.) |
дополнительно |
Частотный преобразователь для работы в сети 220 В и регулировки скорости |
дополнительно |
